Excel技巧分享篇——绘制相关性散点图

前不久小编给大家分享了Excel中Vlookup和Countif这两个函数的使用（详情请戳：干货分享，不可错过的Excel小技巧），不知是否有帮助到大家用于数据分析呢？

今天小编要介绍的是Excel诸多功能中的另外一种分析，即用Excel绘制相关性散点图。在平时的数据分析中，散点图多应用于分析样本之间蛋白定量相关性，蛋白和基因间的定量相关性等，是文章中较为普遍展示的一类图型。

下面我们举一个例子来看下~

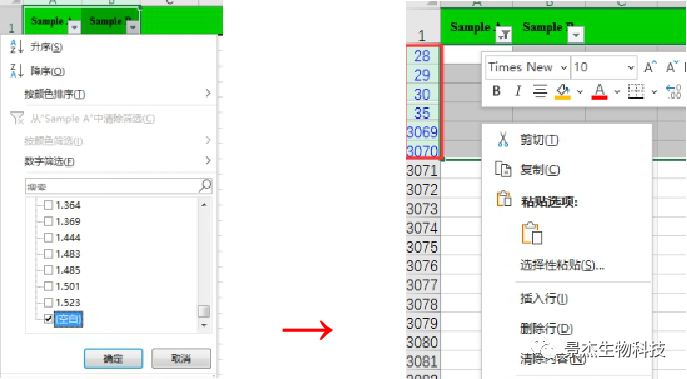

比如我们要做样本A和样本B之间的蛋白定量相关性散点图，首先将没有定量值的蛋白删除，使用Excel表中的“筛选”功能筛选出空白部分删除。

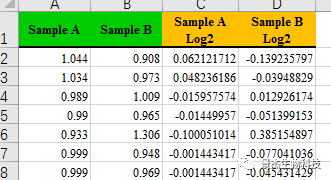

针对删除之后的两个样本的蛋白相对定量值做Log2对数转换，得到C列和D列数据。

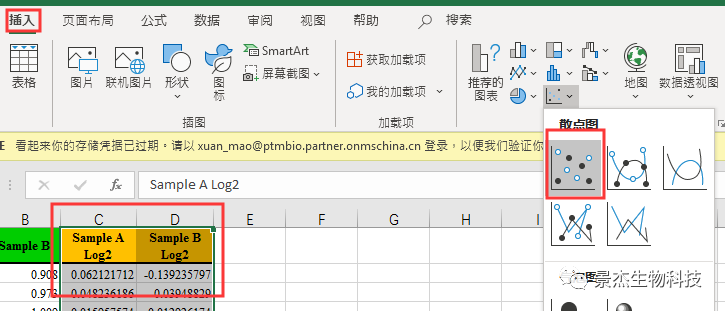

选中C列和D列，点击Excel工具栏的“插入”，选择“散点图”。

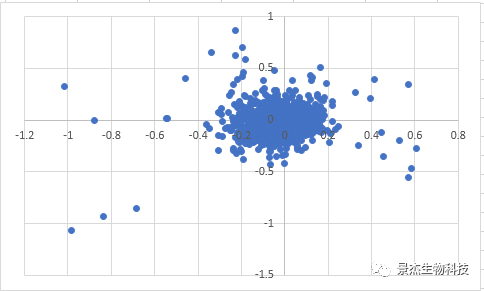

针对原始的散点图，我们可以再进行具体细节的调整。下面举几个方面的例子：

1.调整坐标轴位置和坐标数值

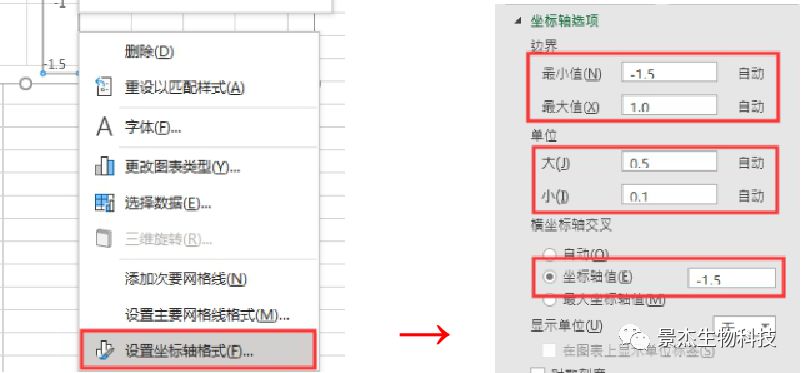

如果不想要四象限的坐标轴，我们可以把坐标轴的交点位置做下改变。选中纵坐标，右击选择“设置坐标轴格式”。在坐标轴选项中，我们可以修改坐标的数值范围，刻度单位以及坐标交叉位置，对于横坐标的设置同理。

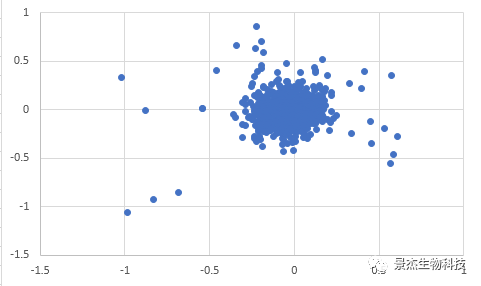

修改参数后的图如下：

2.修改散点格式

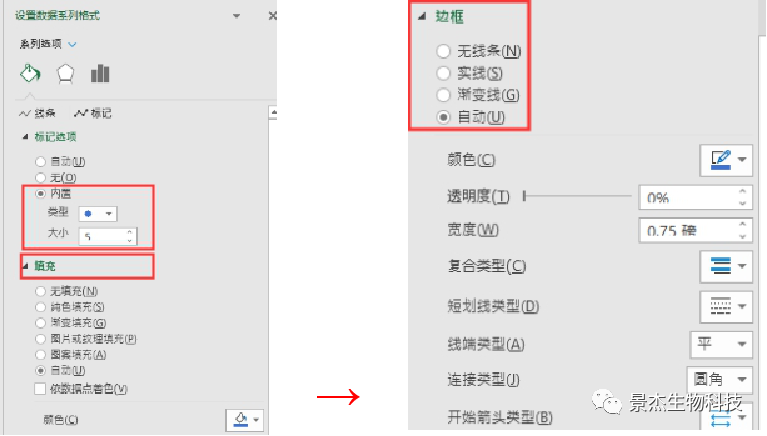

把鼠标放在散点上右击，选择“设置数据系列格式”在该模式下我们设置散点的类型，散点大小，散点的填充色以及散点是否要实线，实线颜色等。

3.添加趋势线

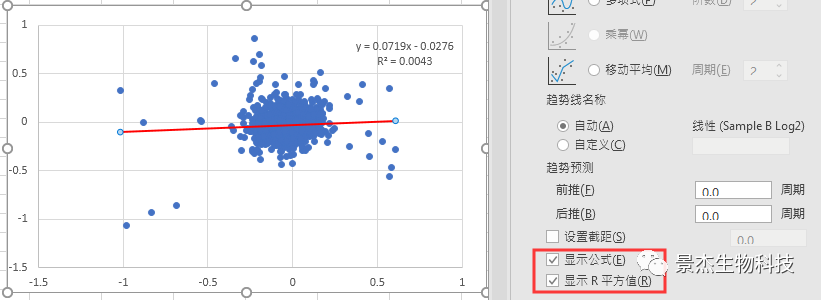

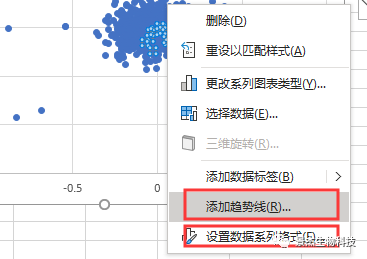

在散点上右击选择“添加趋势线”，然后鼠标放在趋势线上右击，在“设置趋势线格式”模式下把公式和R方勾选上。此外，可以对趋势线线型，颜色和粗线进行设置。

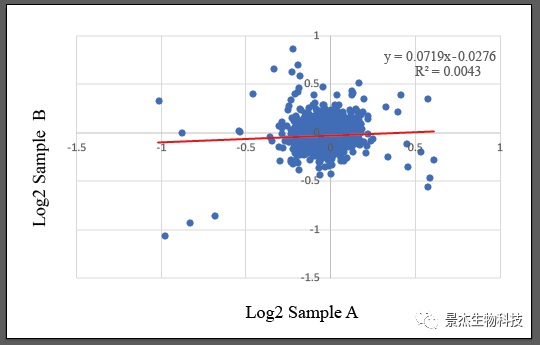

在Excel中设置完属性后，我们可以使用AI修图软件进一步美化图片，同时也能生成PDF和其他图片格式。

1.打开AI软件，点击左上角“文件”中的“新建”；

2.将Excel中的图复制粘贴到新建的模板上，点击左侧工具栏第二个箭头工具

，选中图的外边框，“Delete”外边框；

3.版面大小可以通过画板工具

来调整，图中的文字线条，颜色等都可以调整。

4.完整调整后，点击左上角“文件”中的“存储为”选择PDF格式存储；图片格式可以从“文件”中的“导出”中保存。

以上是如何用Excel绘制相关性散点图的全部内容。用Excel做出原始的图很简单，主要在于后续细节的调整，每个人的审美不一样，所以可以生成各式各样的散点图。大家不妨试着做一下，欢迎大家把学习成果发给小编噢~
